Macrophotographie à fort grossissement
en utilisant la technique de l'objectif monté en inversé
RETOUR page TECHNIQUE
(Cliquez sur la photo pour revenir sur la page "TECHNIQUE")

S'il est certain que la technique consistant à monter un objectif en inversé, permet de faire de la macrophoto à moindre coût... je trouve que l'intérêt principal de cette technique est de pouvoir atteindre des rapports de grandissement assez élevés avec un simple objectif "classique" de type grand angle comme par exemple des focales allant de 20mm à 35mm (focales non exhaustives) !

Pour cela, il suffit d'utiliser une simple bague d'inversion (se fixant directement sur la baionnette du boitier et l'objectif se vissant retourné sur la-dite bague) que l'on trouve pour une vingtaine d'euros.

(Cliquez sur la photo ci-contre pour revenir sur la page "TECHNIQUE")

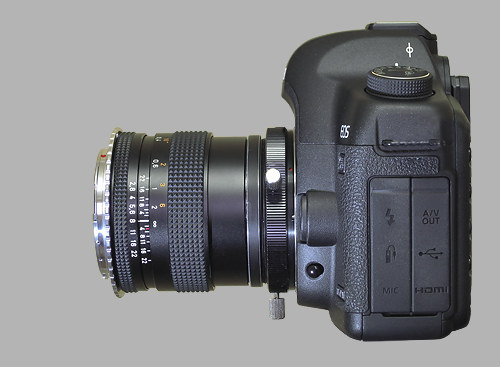

Dans mon cas, j'ai réutilisé des bagues diverses que j'avais déjà en ma possession afin d'effectuer un montage similaire !

Materiel utilisé :

- CANON 5D Mk2
- ZEISS Distagon 28mm F2,8

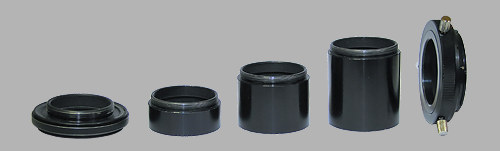

- Bague T2 en monture EF

- 3 tubes vissants
- Montures de filtre recyclées

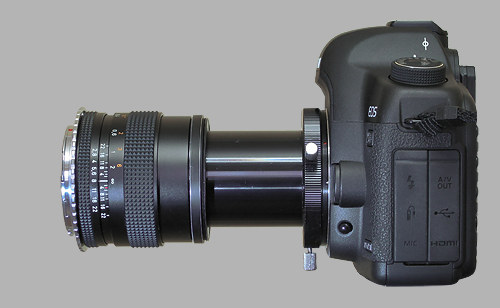

Ce montage me permet d'augmenter le tirage entre l'objectif et le boitier et par conséquent d'augmenter également le rapport de grandissement final.

Bien entendu, il est possible d'obtenir le même résultat avec une simple bague d'inversion et un jeu de 3 bagues allonges telles que le KENKO !

Vous allez me dire : pourquoi avoir fait un bricolage puisqu'il aurait été plus simple de passer une simple bague d'inversion et un jeu de tubes allongue ?

En fait, j'ai cherché un moyen de pouvoir fixer le support des têtes reflecteurs du flash Canon MT-24EX car l'une des principales difficultés dans la macropho à fort rapport de grandissement... c'est l'éternel manque de lumière !!!

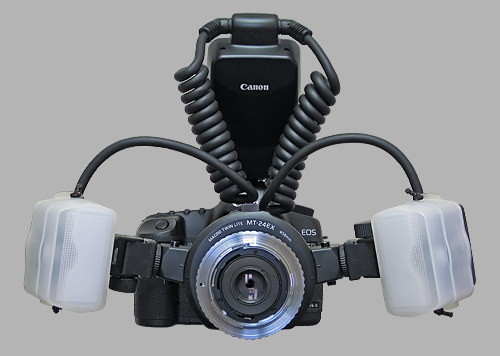

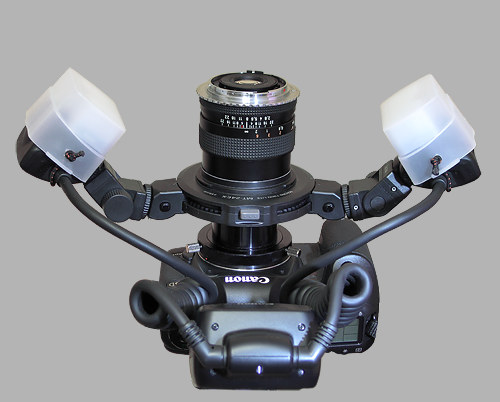

Comme vous pouvez le voir sur la photo ci-contre, j'ai réussi à fixer le support du flash Canon MT-24EX, juste avant l'objectif ce qui place les têtes flashs (et leurs diffuseurs) dans une position favorable pour assurer une bonne répartition de l'éclairage sur le sujet... sans pour autant venir gêner ce dernier !

En l'absence de tout couplage avec l'objectif et pour assurer une bonne gestion de la lumière, le boitier sera utilisé en mode priorité diaphragme (Av) et il faudra régler la fonction personnalisée C.Fn I-7 sur "1" afin d'obtenir une vitesse de synchronisation du flash variant entre 1/60éme et 1/200éme.

Points à retenir :

Le rapport de grandissement obtenu sera dépendant de 2 facteurs :

- la focale utilisée (plus celle-ci sera courte et plus le rapport de grandissement sera élevé)
- le tirage entre l'objectif et le capteur (là encore, plus le tirage sera important et plus le grandissement sera élevé)

* En l'absence de tout couplage avec l'objectif, le boitier sera utilisé en mode priorité diaphragme (Av) afin d'assurer une bonne gestion de la lumière (une correction d'exposition sera néanmoins peut-être nécessaire)

* régler la fonction personnalisée C.Fn I-7 sur "1" afin d'obtenir une vitesse de synchronisation du flash variant entre 1/60éme et 1/200éme (le boitier ne sélectionne plus les vitesses plus lentes que le 1/60éme)

Exemple de photos obtenues avec ce montage

Bande de sécurité d'un billet de 20 euros photographiée au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

Piéce de 10 euros photographiée au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

réglet photographié au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

Pièce de 1 Cent d'Euro photographié au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

Puceron volant photographié au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

Puceron photographié au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs

Tête de punaise "gendarme" photographiée au rapport 4,2/1
avec un objectif Zeiss Distagon 28mm F2,8 monté en inversé
sur un boitier Canon 5D MkII + flash Twin Lite MT-24EX avec diffuseurs
